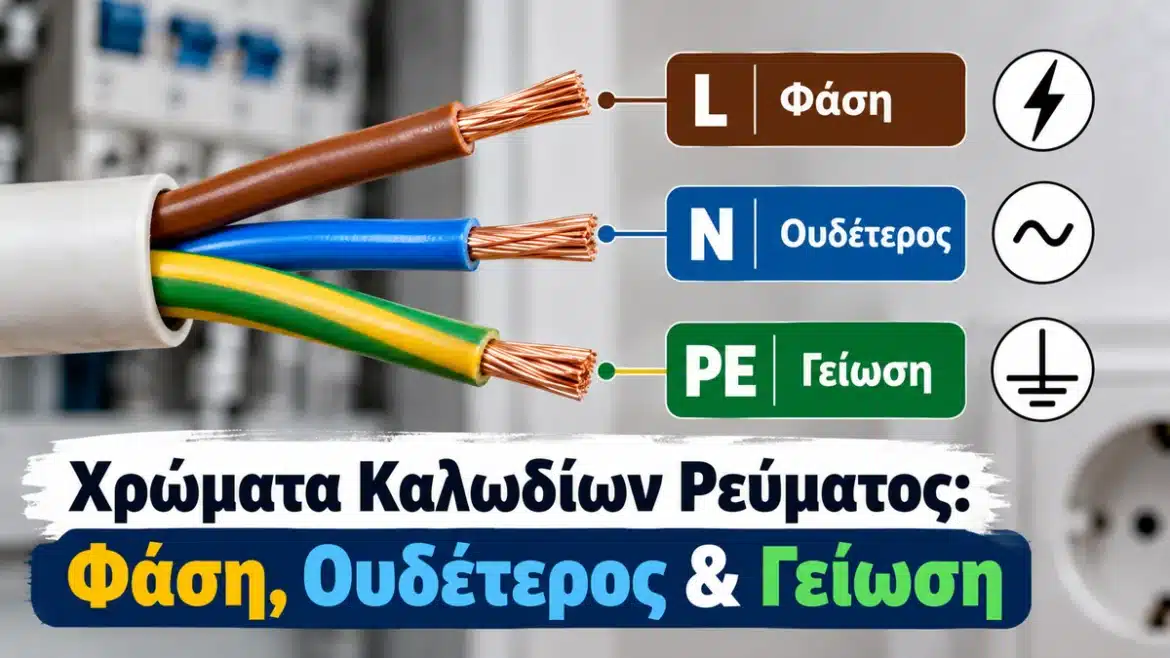

Τα χρώματα των καλωδίων ρεύματος βοηθούν στην αναγνώριση του ρόλου κάθε αγωγού μιας ηλεκτρικής εγκατάστασης. Σε μια σύγχρονη εγκατάσταση συναντάμε συνήθως διαφορετική χρωματική σήμανση για τη φάση, τον ουδέτερο και τον αγωγό προστασίας της γείωσης.
Η γρήγορη αντιστοίχιση είναι:
| Σύμβολο | Αγωγός | Συνήθης σύγχρονη χρωματική σήμανση |
|---|---|---|
| L | Φάση | Καφέ |
| N | Ουδέτερος | Μπλε |
| PE | Αγωγός προστασίας | Κίτρινο-πράσινο |
| L1 | Φάση τριφασικού | Καφέ |
| L2 | Φάση τριφασικού | Μαύρο |
| L3 | Φάση τριφασικού | Γκρι |
Υπάρχει όμως ένας πολύ σημαντικός κανόνας:
Δεν αναγνωρίζουμε ποτέ έναν αγωγό μόνο από το χρώμα του.
Σε παλιές εγκαταστάσεις, επισκευές, επεκτάσεις ή πρόχειρες προηγούμενες επεμβάσεις, τα χρώματα μπορεί να μην ακολουθούν τη σημερινή συνήθη σήμανση.
Τι Χρώμα Έχει η Φάση;
Σε μια σύγχρονη μονοφασική ηλεκτρική εγκατάσταση, η φάση συναντάται συνήθως με καφέ χρώμα.
Η φάση συμβολίζεται με:
L
και είναι ο ενεργός αγωγός της τροφοδοσίας.
Αν θέλετε να κατανοήσετε αναλυτικά τη διαφορά μεταξύ των αγωγών, δείτε τον οδηγό Φάση και Ουδέτερος: Ποια Είναι η Διαφορά.
Το γεγονός όμως ότι βλέπουμε ένα καφέ καλώδιο δεν αποτελεί από μόνο του ασφαλή απόδειξη ότι πρόκειται πράγματι για τη φάση.
Η πραγματική ταυτότητα του αγωγού πρέπει να επιβεβαιώνεται όταν απαιτείται ηλεκτρολογική εργασία.
Τι Χρώμα Έχει ο Ουδέτερος;
Ο ουδέτερος αγωγός σε μία σύγχρονη εγκατάσταση αναγνωρίζεται συνήθως από το μπλε χρώμα.
Το σύμβολό του είναι:
N
Ο ουδέτερος αποτελεί μέρος του ηλεκτρικού κυκλώματος και δεν πρέπει να αντιμετωπίζεται σαν αγωγός που είναι «πάντα ακίνδυνος».
Ακόμη και όταν ένα καλώδιο είναι μπλε, δεν πρέπει να θεωρούμε χωρίς έλεγχο ότι:
είναι ουδέτερος και επομένως μπορούμε να το αγγίξουμε.
Λανθασμένες συνδέσεις, παλιές εγκαταστάσεις ή προηγούμενες επεμβάσεις μπορεί να έχουν δημιουργήσει διαφορετική πραγματική κατάσταση από αυτή που δείχνει το χρώμα.
Τι Χρώμα Έχει η Γείωση;
Ο αγωγός προστασίας της γείωσης έχει χαρακτηριστικό:
κίτρινο-πράσινο χρώμα
και συμβολίζεται συνήθως ως:
PE
Ο συγκεκριμένος αγωγός αποτελεί μέρος του συστήματος προστασίας της εγκατάστασης.
Δεν πρέπει να χρησιμοποιείται αυθαίρετα ως φάση ή ουδέτερος.
Η ύπαρξη ενός κίτρινου-πράσινου αγωγού μέσα σε μια πρίζα ή ένα κουτί δεν αποδεικνύει από μόνη της ότι η εγκατάσταση διαθέτει κατάλληλη και λειτουργική γείωση.
Πρέπει να υπάρχει σωστή συνέχεια και σύνδεση με το σύστημα προστασίας της εγκατάστασης.
Για περισσότερες πληροφορίες δείτε τη Γείωση σε Παλιό Σπίτι: Έλεγχος, Προβλήματα & Λύσεις.
Τι Σημαίνουν τα L, N και PE;
Τα γράμματα που εμφανίζονται σε πρίζες, διακόπτες, φωτιστικά, συσκευές και ηλεκτρολογικό εξοπλισμό βοηθούν στην αναγνώριση των ακροδεκτών.
L
Το L χρησιμοποιείται για τον αγωγό γραμμής, δηλαδή τη φάση.
N
Το N χρησιμοποιείται για τον ουδέτερο.
PE
Το PE αφορά τον προστατευτικό αγωγό.
Σε τριφασικές εγκαταστάσεις μπορεί επίσης να συναντήσετε:
L1, L2 και L3
για τις τρεις φάσεις.
Φάση, Ουδέτερος και Γείωση σε Μονοφασικό Ρεύμα
Στην τυπική σύγχρονη μονοφασική εγκατάσταση θα συναντήσουμε συνήθως:
Καφέ → L → φάση
Μπλε → N → ουδέτερος
Κίτρινο-πράσινο → PE → αγωγός προστασίας
Η ονομαστική τάση του δημόσιου δικτύου χαμηλής τάσης στην Ελλάδα είναι διαφορετικό θέμα από τη χρωματική σήμανση των αγωγών.
Μπορείτε να δείτε αναλυτικά το Πόσα Volt Είναι το Ρεύμα στην Ελλάδα.
Χρώματα Καλωδίων σε Τριφασικό Ρεύμα
Σε μία σύγχρονη τριφασική εγκατάσταση συναντάμε περισσότερους ενεργούς αγωγούς.
Η συνηθισμένη διάκριση είναι:
L1 → καφέ
L2 → μαύρο
L3 → γκρι
N → μπλε
PE → κίτρινο-πράσινο
Αυτό βοηθά τον ηλεκτρολόγο να διακρίνει τις τρεις φάσεις, τον ουδέτερο και τον αγωγό προστασίας.
Αν εξετάζετε αλλαγή παροχής, δείτε επίσης το Τριφασικό Ρεύμα σε Κατοικία: Κόστος, Πάγιο & Αλλαγή από Μονοφασικό.
Είναι Πάντα Καφέ η Φάση;
Όχι.
Το καφέ είναι η συνήθης σύγχρονη σήμανση της φάσης σε μονοφασικές εγκαταστάσεις, αλλά αυτό δεν σημαίνει ότι κάθε εγκατάσταση που θα ανοίξει κάποιος σήμερα είναι κατασκευασμένη με τον ίδιο τρόπο.
Μπορεί να βρεθούν διαφορετικά χρώματα λόγω:
- ηλικίας της εγκατάστασης
- παλαιότερων συστημάτων χρωματικής σήμανσης
- ανακαίνισης
- μερικής αντικατάστασης καλωδίωσης
- επέκτασης παλιού κυκλώματος
- προηγούμενης λανθασμένης σύνδεσης
Για αυτό το χρώμα αποτελεί ένδειξη αναγνώρισης και όχι υποκατάστατο του ηλεκτρολογικού ελέγχου.
Είναι Πάντα Μπλε ο Ουδέτερος;
Σε μία σύγχρονη εγκατάσταση αναμένουμε ο ουδέτερος να έχει μπλε χρώμα.
Σε πραγματικές παλιές εγκαταστάσεις όμως δεν πρέπει να θεωρείται δεδομένο ότι κάθε μπλε αγωγός που βλέπουμε χρησιμοποιείται σωστά.
Αν έχουν προηγηθεί λανθασμένες επεμβάσεις, μπορεί ένας αγωγός να έχει χρησιμοποιηθεί για διαφορετικό σκοπό.
Ακριβώς για αυτό δεν πραγματοποιούμε συνδέσεις με τη λογική:
«μπλε είναι, άρα είναι σίγουρα ουδέτερος».
Παλιά Χρώματα Ηλεκτρικών Καλωδίων
Οι παλιές ηλεκτρικές εγκαταστάσεις είναι το σημείο όπου δημιουργείται η μεγαλύτερη σύγχυση.
Σε ένα παλιό σπίτι μπορεί να συναντήσετε:
μαύρα, κόκκινα ή άλλους χρωματικούς συνδυασμούς, ανάλογα με την εποχή κατασκευής, τα υλικά που χρησιμοποιήθηκαν και τις μεταγενέστερες επεμβάσεις.
Ακόμη πιο συνηθισμένο είναι να υπάρχει ένα «μικτό» σύστημα:
ένα μέρος της εγκατάστασης να έχει παλιά καλωδίωση και ένα άλλο να έχει ανακαινιστεί με νεότερα καλώδια.
Σε τέτοια περίπτωση δεν πρέπει να επιχειρείται αναγνώριση των αγωγών μόνο μέσω ενός πίνακα χρωμάτων από το διαδίκτυο.
Δείτε επίσης την Ηλεκτρολογική Εγκατάσταση σε Παλιό Σπίτι.
Τι Γίνεται Αν τα Χρώματα Δεν Ταιριάζουν;
Αν ανοίξει ένα ηλεκτρικό σημείο και τα χρώματα δεν είναι αυτά που αναμένατε, η σωστή αντιμετώπιση δεν είναι να μαντέψετε ποιος αγωγός είναι ποιος.
Μπορεί να υπάρχει:
παλιά καλωδίωση, λάθος χρήση χρώματος, αλλαγή μόνο ενός τμήματος του κυκλώματος ή λανθασμένη προηγούμενη σύνδεση.
Η ταυτότητα των αγωγών πρέπει να εξακριβωθεί με κατάλληλο ηλεκτρολογικό έλεγχο.
Αν η εγκατάσταση έχει πολλές τέτοιες ασυνέπειες, μπορεί να χρειάζεται ευρύτερος έλεγχος ηλεκτρικής εγκατάστασης.
Μπορώ να Βρω τη Φάση Μόνο από το Χρώμα;
Όχι.
Το χρώμα βοηθά στη σήμανση, αλλά δεν αποτελεί μέθοδο μέτρησης.
Αυτό είναι ιδιαίτερα σημαντικό:
μην θεωρείτε ποτέ έναν αγωγό ασφαλή επειδή έχει συγκεκριμένο χρώμα.
Αν πρέπει να γίνει εργασία σε πρίζα, διακόπτη, φωτιστικό, κουτί διακλάδωσης ή ηλεκτρικό πίνακα, πρέπει να προηγηθεί η κατάλληλη διαδικασία ασφαλούς απομόνωσης και επιβεβαίωσης από άτομο με τις απαιτούμενες γνώσεις.
Τι Χρώμα Έχει το Καλώδιο σε Μία Πρίζα;
Σε μία σύγχρονη πρίζα μπορεί να συναντήσετε συνήθως:
καφέ αγωγό για τη φάση
μπλε αγωγό για τον ουδέτερο
κίτρινο-πράσινο αγωγό προστασίας
Η παρουσία των τριών αγωγών όμως δεν αρκεί για να αξιολογηθεί αν η πρίζα είναι πραγματικά σωστά συνδεδεμένη.
Μπορεί να υπάρχει:
χαλαρή σύνδεση, αντιστροφή αγωγών, ασυνέχεια του προστατευτικού αγωγού ή άλλη βλάβη.
Αν μια πρίζα παρουσιάζει πρόβλημα, δείτε τον οδηγό Βλάβη Πρίζας: Συμπτώματα και Έλεγχος.
Τι Χρώματα Υπάρχουν σε Διακόπτη Φωτισμού;
Οι διακόπτες φωτισμού μπορούν να προκαλέσουν μεγαλύτερη σύγχυση γιατί δεν έχουν απαραίτητα την ίδια διάταξη αγωγών με μία πρίζα.
Ανάλογα με το κύκλωμα μπορεί να υπάρχουν αγωγοί που χρησιμοποιούνται για τη μόνιμη ή διακοπτόμενη φάση και διαφορετικές συνδεσμολογίες ανάλογα με τον τύπο του διακόπτη.
Για αυτό δεν είναι σωστό να χρησιμοποιείται το χρώμα ως DIY οδηγός σύνδεσης διακόπτη.
Αν υπάρχει βλάβη, δείτε την Αλλαγή Διακόπτη Φωτισμού.
Τι Χρώματα Υπάρχουν σε Φωτιστικό;
Σε ένα σύγχρονο φωτιστικό μπορεί να υπάρχουν ακροδέκτες με ενδείξεις:
L
N
και, όταν προβλέπεται σύνδεση προστατευτικού αγωγού,
σύμβολο γείωσης ή PE.
Δεν πρέπει όμως να γίνει σύνδεση απλώς επειδή τα χρώματα του φωτιστικού φαίνονται να ταιριάζουν με αυτά της οροφής.
Ιδιαίτερα σε παλιές εγκαταστάσεις πρέπει να εξακριβωθεί πρώτα ποιοι είναι οι πραγματικοί αγωγοί.
Για επαγγελματική εργασία δείτε την Τοποθέτηση Φωτιστικού LED.
Τι Σημαίνει Μαύρο Καλώδιο Ρεύματος;
Το μαύρο χρώμα μπορεί να χρησιμοποιείται ως αγωγός φάσης, ιδιαίτερα σε τριφασικές εγκαταστάσεις.
Σε παλαιότερες εγκαταστάσεις όμως μπορεί να συναντηθεί και σε διαφορετικό πλαίσιο.
Άρα:
μαύρο καλώδιο ≠ βγάζουμε αυτόματα συμπέρασμα για τον ρόλο του χωρίς να γνωρίζουμε την εγκατάσταση.
Τι Σημαίνει Γκρι Καλώδιο;
Στις σύγχρονες τριφασικές εγκαταστάσεις το γκρι χρησιμοποιείται συνήθως ως ένας από τους αγωγούς φάσης.
Και εδώ ισχύει ο ίδιος κανόνας:
η ταυτότητα ενός υφιστάμενου αγωγού δεν πρέπει να εξακριβώνεται αποκλειστικά από την εμφάνισή του.
Τι Σημαίνει Κίτρινο-Πράσινο Καλώδιο;
Το κίτρινο-πράσινο χρώμα είναι χαρακτηριστικό του προστατευτικού αγωγού.
Αν όμως σε ένα παλιό ακίνητο υπάρχει πρίζα χωρίς πραγματική σύνδεση με κατάλληλο προστατευτικό αγωγό, η απλή αλλαγή της πρίζας ή η παρουσία ενός χρωματιστού καλωδίου δεν δημιουργεί αυτόματα σωστή γείωση.
Αν υπάρχει αμφιβολία για την κατάσταση της γείωσης, μπορεί να χρειάζεται μέτρηση γείωσης κατοικίας και έλεγχος της συνολικής εγκατάστασης.
Γιατί Δεν Πρέπει να Αλλάζουμε Αυθαίρετα τα Χρώματα;
Η χρωματική σήμανση υπάρχει ώστε ο ηλεκτρολόγος που θα εργαστεί σήμερα ή στο μέλλον να μπορεί να κατανοήσει ευκολότερα τη λειτουργία της εγκατάστασης.
Όταν κάποιος χρησιμοποιεί αυθαίρετα:
μπλε ως φάση
ή
κίτρινο-πράσινο για διαφορετικό σκοπό,
δημιουργεί δυνητικά επικίνδυνη σύγχυση για την επόμενη εργασία.
Η σωστή κατασκευή δεν αφορά μόνο το αν «λειτουργεί το ρεύμα».
Αφορά και το αν η εγκατάσταση είναι αναγνωρίσιμη, ελέγξιμη και σωστά οργανωμένη.
Χρώματα Καλωδίων και Διατομή Δεν Είναι το Ίδιο
Το χρώμα του εξωτερικού μονωτικού υλικού προσδιορίζει τη λειτουργική σήμανση ενός αγωγού.
Δεν μας λέει αυτόματα:
πόσα Ampere ή πόσα Watt μπορεί να μεταφέρει.
Για αυτό εξετάζονται διαφορετικοί παράγοντες όπως η διατομή, ο τρόπος εγκατάστασης, η θερμοκρασία και η προστασία του κυκλώματος.
Για το συγκεκριμένο θέμα δείτε το Πόσα Watt Αντέχει ένα Καλώδιο.
Τι Κάνω Αν Βρω Διαφορετικά Χρώματα Μέσα στο Ίδιο Κουτί;
Ένα κουτί με διαφορετικές γενιές καλωδίωσης μπορεί να υποδηλώνει ότι έχουν πραγματοποιηθεί μεταγενέστερες εργασίες.
Μπορεί, για παράδειγμα, ένα τμήμα να είναι καινούργιο ενώ το υπόλοιπο κύκλωμα παραμένει παλιό.
Δεν πρέπει να υποθέσετε ότι:
το νέο χρώμα συνεχίζεται με την ίδια λειτουργία σε όλο το κύκλωμα.
Αν χρειάζεται επισκευή, ο ηλεκτρολόγος πρέπει να εξακριβώσει την πραγματική διαδρομή και χρήση των αγωγών.
Για φθαρμένα ή προβληματικά καλώδια δείτε την Επισκευή Ηλεκτρικών Καλωδίων.
Συχνές Ερωτήσεις
Τι χρώμα είναι η φάση;
Σε μία σύγχρονη μονοφασική εγκατάσταση η φάση είναι συνήθως καφέ και συμβολίζεται με L.
Τι χρώμα είναι ο ουδέτερος;
Ο ουδέτερος είναι συνήθως μπλε και συμβολίζεται με N.
Τι χρώμα είναι η γείωση;
Ο προστατευτικός αγωγός είναι κίτρινο-πράσινος και αναφέρεται ως PE.
Τι σημαίνουν L και N στο ρεύμα;
Το L αντιστοιχεί στη γραμμή ή φάση και το N στον ουδέτερο.
Ποια είναι τα χρώματα στο τριφασικό;
Σε μία σύγχρονη τριφασική εγκατάσταση συναντώνται συνήθως καφέ, μαύρο και γκρι για τις τρεις φάσεις, μπλε για τον ουδέτερο και κίτρινο-πράσινο για τον προστατευτικό αγωγό.
Μπορεί η φάση να είναι μαύρη;
Ναι, το μαύρο μπορεί να χρησιμοποιείται ως αγωγός φάσης. Είναι επίσης χρώμα που συναντάται σε παλιότερες εγκαταστάσεις, γι’ αυτό δεν βασιζόμαστε μόνο στο χρώμα.
Το μπλε είναι πάντα ουδέτερος;
Σε μια σωστά κατασκευασμένη σύγχρονη εγκατάσταση το μπλε χρησιμοποιείται για τον ουδέτερο. Σε μια άγνωστη υπάρχουσα εγκατάσταση όμως η πραγματική σύνδεση πρέπει να επιβεβαιώνεται.
Αν υπάρχει κίτρινο-πράσινο καλώδιο έχω σίγουρα γείωση;
Όχι. Πρέπει να υπάρχει σωστή ηλεκτρική συνέχεια και σύνδεση του προστατευτικού αγωγού με το σύστημα προστασίας της εγκατάστασης.
Μπορώ να συνδέσω πρίζα μόνο από τα χρώματα;
Όχι. Η σύνδεση ηλεκτρικού εξοπλισμού δεν πρέπει να βασίζεται μόνο στη χρωματική εμφάνιση των αγωγών.
Γιατί τα καλώδια στο παλιό μου σπίτι έχουν διαφορετικά χρώματα;
Μπορεί να πρόκειται για παλαιότερη εγκατάσταση ή για συνδυασμό παλιάς και νεότερης καλωδίωσης μετά από επισκευές και ανακαινίσεις.
Αν δεν ταιριάζουν τα χρώματα τι κάνω;
Μην επιχειρήσετε να μαντέψετε τη λειτουργία των αγωγών. Χρειάζεται ηλεκτρολογικός έλεγχος και σωστή αναγνώριση πριν από οποιαδήποτε σύνδεση.
