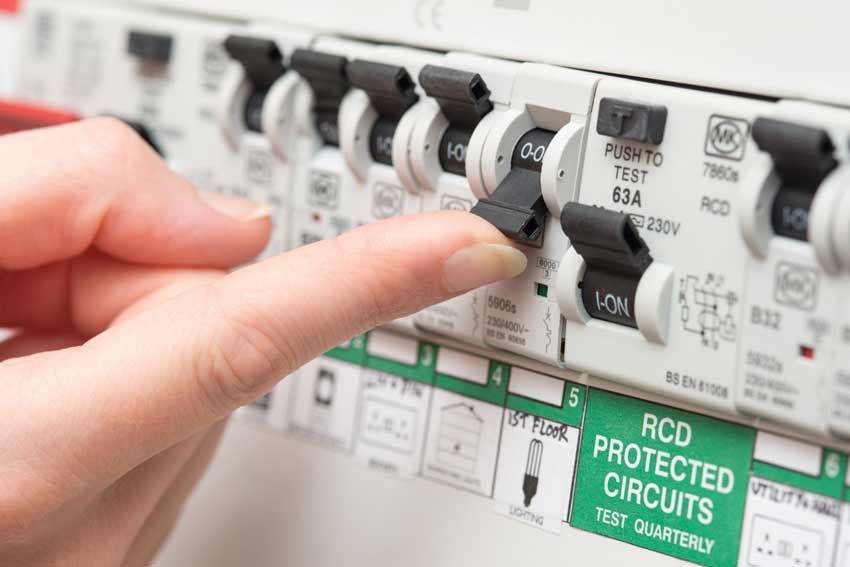

Η αλλαγή ρελέ διαρροής και το κόστος της εξαρτώνται από τον τύπο της διάταξης που απαιτείται, την κατάσταση του ηλεκτρολογικού πίνακα και το αν υπάρχουν πρόσθετες βλάβες που πρέπει να αντιμετωπιστούν. Η αντικατάσταση δεν πρέπει να γίνεται απλώς επειδή «πέφτει το ρελέ», καθώς σε πολλές περιπτώσεις το RCD λειτουργεί σωστά και η πραγματική αιτία είναι διαρροή ρεύματος σε συσκευή ή στην ηλεκτρική εγκατάσταση.
Το ρελέ διαρροής αποτελεί βασική διάταξη προστασίας και η σωστή επιλογή, τοποθέτηση και δοκιμή του πρέπει να γίνεται από ηλεκτρολόγο.
Για έλεγχο, τοποθέτηση ή αλλαγή ρελέ στην Αθήνα και την Αττική μπορείτε να επικοινωνήσετε με την Electrologos365.gr στο 210 330 0001 ή στο info@electrologos365.gr.
Πόσο Κοστίζει η Αλλαγή Ρελέ Διαρροής;
Δεν υπάρχει μία ενιαία τιμή για κάθε ηλεκτρολογικό πίνακα.
Το κόστος αλλαγής ρελέ διαμορφώνεται κυρίως από:
- τον τύπο του RCD που απαιτείται
- το ονομαστικό ρεύμα της συσκευής
- το ονομαστικό διαφορικό ρεύμα
- τον αριθμό πόλων
- τον κατασκευαστή και τη σειρά του υλικού
- την κατάσταση του υπάρχοντος πίνακα
- τον χρόνο που απαιτείται για τον έλεγχο
- την ύπαρξη καμένων ή προβληματικών συνδέσεων
- τυχόν πρόσθετες ηλεκτρολογικές εργασίες
Μια απλή αντικατάσταση σε έναν πίνακα που βρίσκεται σε καλή κατάσταση είναι διαφορετική εργασία από μια περίπτωση όπου πρέπει πρώτα να εντοπιστεί διαρροή ή να διορθωθούν προβληματικές συνδέσεις.
Γι’ αυτό η σωστή κοστολόγηση γίνεται αφού διαπιστωθεί γιατί χρειάζεται η αλλαγή και ποια ακριβώς διάταξη είναι κατάλληλη.
Για γενικότερη εικόνα κόστους μπορείτε να δείτε τις Ηλεκτρολογικές Εργασίες και Τιμές.
Τι Περιλαμβάνει η Τιμή Αλλαγής Ρελέ;
Ανάλογα με την περίπτωση, η εργασία μπορεί να περιλαμβάνει:
- έλεγχο του ηλεκτρολογικού πίνακα
- αξιολόγηση του υπάρχοντος RCD
- έλεγχο για εμφανή σημάδια υπερθέρμανσης ή φθοράς
- επιλογή κατάλληλου νέου ρελέ διαρροής
- αντικατάσταση της υπάρχουσας διάταξης
- έλεγχο των σχετικών συνδέσεων
- δοκιμή της νέας διάταξης
- ηλεκτρολογικές μετρήσεις όπου απαιτούνται
Αν εντοπιστεί διαφορετικό πρόβλημα στην εγκατάσταση, η επισκευή του δεν πρέπει να παρουσιάζεται ως μέρος μιας απλής «αλλαγής ρελέ».
Κόστος Υλικού και Κόστος Εργασίας
Η τελική τιμή αποτελείται συνήθως από δύο βασικά μέρη.
Κόστος του ρελέ
Δύο RCD που εξωτερικά μπορεί να μοιάζουν δεν είναι απαραίτητα ίδια.
Διαφέρουν σε χαρακτηριστικά όπως:
- τύπος
- ονομαστικό ρεύμα
- διαφορικό ρεύμα λειτουργίας
- αριθμός πόλων
- κατασκευαστής
- σειρά προϊόντος
Για αυτό δεν είναι σωστό να επιλέγεται ένα ρελέ μόνο επειδή έχει χαμηλότερη τιμή.
Κόστος εργασίας
Η εργασία επηρεάζεται από:
- τον τύπο του πίνακα
- την πρόσβαση
- την υπάρχουσα καλωδίωση
- την κατάσταση των συνδέσεων
- τον χρόνο ελέγχου
- την ανάγκη πρόσθετων διορθώσεων
Τοποθέτηση Ρελέ Διαφυγής – Τι Πρέπει να Γνωρίζετε
Ο όρος «ρελέ διαφυγής» χρησιμοποιείται συχνά από τους καταναλωτές για το ρελέ διαρροής ή RCD.
Η τοποθέτηση πρέπει να γίνεται με βάση τα χαρακτηριστικά της συγκεκριμένης εγκατάστασης και όχι με μια γενική επιλογή που εφαρμόζεται σε κάθε σπίτι ή επαγγελματικό χώρο.
Πριν την εγκατάσταση πρέπει να εξετάζονται:
- η παροχή του ακινήτου
- ο ηλεκτρολογικός πίνακας
- τα φορτία της εγκατάστασης
- τα χαρακτηριστικά της υπάρχουσας προστασίας
- το είδος των συσκευών που τροφοδοτούνται
- τυχόν προηγούμενες βλάβες ή επεμβάσεις
Αυτός είναι ένας από τους λόγους που το κόστος τοποθέτησης ρελέ διαφυγής μπορεί να διαφέρει από εγκατάσταση σε εγκατάσταση.
Τι Είναι το Ρελέ Διαρροής;
Το RCD είναι διάταξη που συγκρίνει τα ρεύματα που διαρρέουν τους ενεργούς αγωγούς ενός κυκλώματος.
Όταν εμφανιστεί διαφορικό ρεύμα πάνω από το προβλεπόμενο όριο λειτουργίας της συσκευής, μπορεί να διακόψει την τροφοδοσία.
Ο ρόλος του είναι διαφορετικός από εκείνον ενός μικροαυτόματου.
Ρελέ διαρροής
Σχετίζεται με την ανίχνευση διαφορικού ρεύματος και αποτελεί σημαντικό μέσο προστασίας έναντι κινδύνων από σφάλματα προς γη.
Μικροαυτόματος
Προστατεύει το κύκλωμα από υπερένταση, όπως:
- υπερφόρτωση
- βραχυκύκλωμα
Για αναλυτικότερη εξήγηση δείτε το Τι Είναι το Ρελέ Διαρροής.
Πότε Χρειάζεται Αλλαγή Ρελέ Διαρροής;
Η αντικατάσταση πρέπει να βασίζεται σε πραγματικό έλεγχο και όχι μόνο στην ηλικία της συσκευής.
Πιθανές περιπτώσεις είναι οι ακόλουθες.
Το ρελέ δεν λειτουργεί σωστά
Αν κατά τον κατάλληλο έλεγχο διαπιστωθεί ότι η διάταξη δεν λειτουργεί όπως προβλέπεται, μπορεί να απαιτείται αντικατάσταση.
Υπάρχει μηχανική ή θερμική ζημιά
Σημάδια όπως:
- αλλοίωση περιβλήματος
- μαύρισμα
- υπερθέρμανση
- εμφανής μηχανική φθορά
χρειάζονται άμεση αξιολόγηση.
Δεν είναι κατάλληλο για την εγκατάσταση
Σε ορισμένες περιπτώσεις μια παλιά ή ακατάλληλη διάταξη μπορεί να μη συμβαδίζει με τις ανάγκες και τα χαρακτηριστικά της εγκατάστασης.
Γίνεται αναβάθμιση ηλεκτρολογικού πίνακα
Κατά την ανακατασκευή ή αναβάθμιση ενός πίνακα εξετάζεται συνολικά και η καταλληλότητα των υφιστάμενων διατάξεων προστασίας.
Πέφτει το Ρελέ: Χρειάζεται Αλλαγή ή Υπάρχει Διαρροή;
Αυτό είναι ίσως το σημαντικότερο σημείο.
Το γεγονός ότι πέφτει το ρελέ δεν σημαίνει από μόνο του ότι έχει χαλάσει.
Το RCD μπορεί να ενεργοποιείται επειδή υπάρχει πραγματικό ηλεκτρικό σφάλμα.
Η αιτία μπορεί να βρίσκεται σε:
- ηλεκτρική συσκευή
- θερμοσίφωνα
- φούρνο
- πλυντήριο
- εξωτερικό κύκλωμα
- υγρασία
- καλωδίωση
- άλλη διαρροή της εγκατάστασης
Η απλή αντικατάσταση του ρελέ χωρίς πρώτα να γίνει διάγνωση μπορεί να αφήσει το πραγματικό πρόβλημα άλυτο.
Για περισσότερα σχετικά με την ίδια τη βλάβη δείτε τη Διαρροή Ρεύματος.
Πέφτει το Ρελέ Χωρίς Λόγο
Στην πραγματικότητα, όταν ένα RCD ενεργοποιείται επανειλημμένα, πρέπει να αναζητηθεί ο λόγος.
Μπορεί να πρόκειται για:
- περιοδική διαρροή
- υγρασία
- προβληματική συσκευή
- συνδυασμό φορτίων και διαρροών
- βλάβη καλωδίωσης
- δυσλειτουργία της ίδιας της διάταξης
Για ειδικά περιστατικά που εμφανίζονται κατά τη διάρκεια της νύχτας δείτε το Πέφτει το Ρελέ το Βράδυ Χωρίς Λόγο.
Το Ρελέ Πέφτει Όταν Ανάβει Συγκεκριμένη Συσκευή
Αν το πρόβλημα εμφανίζεται κάθε φορά που λειτουργεί συγκεκριμένη συσκευή, αυτό είναι ιδιαίτερα χρήσιμη πληροφορία για τη διάγνωση.
Μπορεί να χρειάζεται έλεγχος:
- της ίδιας της συσκευής
- της γραμμής που την τροφοδοτεί
- της μόνωσης
- της εγκατάστασης
- του RCD
Για παράδειγμα, αν το πρόβλημα εμφανίζεται με τον φούρνο, υπάρχει ξεχωριστός οδηγός για το Γιατί ο Φούρνος Ρίχνει το Ρελέ.
Το Ρελέ Πέφτει Όταν Βρέχει
Η εμφάνιση του προβλήματος σε συνθήκες βροχής ή αυξημένης υγρασίας είναι στοιχείο που πρέπει να αναφέρεται στον ηλεκτρολόγο.
Χρειάζεται να εξεταστούν πιθανές επιδράσεις σε:
- εξωτερικές πρίζες
- φωτισμό
- κουτιά
- καλωδιώσεις
- συσκευές εξωτερικού χώρου
Δεν σημαίνει όμως ότι η λύση είναι αυτόματα η αλλαγή του RCD.
Το Κουμπί TEST Δεν Λειτουργεί
Τα RCD διαθέτουν μηχανισμό δοκιμής, όμως οι οδηγίες και η συχνότητα χρήσης του πρέπει να ακολουθούν όσα ορίζει ο κατασκευαστής της συγκεκριμένης συσκευής.
Αν το TEST δεν προκαλεί την αναμενόμενη λειτουργία της διάταξης, χρειάζεται έλεγχος από ηλεκτρολόγο.
Το κουμπί TEST δεν αντικαθιστά έναν πλήρη ηλεκτρολογικό έλεγχο με κατάλληλες μετρήσεις.
Τύποι Ρελέ Διαρροής
Υπάρχουν διαφορετικοί τύποι RCD, μεταξύ των οποίων:
- Type AC
- Type A
- Type F
- Type B
Δεν είναι σωστό να θεωρούμε ότι ένας συγκεκριμένος τύπος είναι κατάλληλος για κάθε κατοικία ή ότι ένας άλλος χρησιμοποιείται υποχρεωτικά σε κάθε συγκεκριμένη εφαρμογή.
Η επιλογή εξαρτάται από:
- τα ηλεκτρικά φορτία
- τον εξοπλισμό
- τα χαρακτηριστικά της εγκατάστασης
- τις απαιτήσεις του συστήματος
Ρελέ Τύπου AC
Είναι σχεδιασμένο να ανταποκρίνεται σε συγκεκριμένες μορφές εναλλασσόμενου διαφορικού ρεύματος.
Η καταλληλότητά του πρέπει να αξιολογείται σε σχέση με τα πραγματικά φορτία της εγκατάστασης.
Ρελέ Τύπου A
Μπορεί να ανιχνεύσει επιπλέον μορφές διαφορικού ρεύματος σε σχέση με ένα Type AC και συναντάται σε πολλές σύγχρονες εφαρμογές.
Αυτό δεν σημαίνει ότι η επιλογή γίνεται αυτόματα χωρίς τεχνική αξιολόγηση.
Ρελέ Τύπου F και B
Οι τύποι αυτοί έχουν διαφορετικά χαρακτηριστικά ανίχνευσης και χρησιμοποιούνται όταν το είδος των φορτίων και της εγκατάστασης το απαιτεί.
Η επιλογή τους πρέπει να γίνεται από τον ηλεκτρολόγο βάσει της συγκεκριμένης εφαρμογής.
Μονοφασικό και Τριφασικό Ρελέ
Η διάταξη που απαιτείται συνδέεται και με τον τύπο της εγκατάστασης.
Μια μονοφασική και μια τριφασική παροχή δεν χρησιμοποιούν απαραίτητα την ίδια διάταξη.
Πρέπει να εξετάζονται:
- αριθμός πόλων
- ονομαστικό ρεύμα
- χαρακτηριστικά RCD
- διάταξη του πίνακα
Πώς Γίνεται η Αλλαγή Ρελέ Διαρροής;
Η εργασία γίνεται στον ηλεκτρολογικό πίνακα και δεν είναι κατάλληλη για DIY επέμβαση.
Σε γενικές γραμμές περιλαμβάνει:
Έλεγχο του πίνακα
Εξετάζεται η κατάσταση της εγκατάστασης και επιβεβαιώνεται αν η αντικατάσταση είναι πράγματι η σωστή λύση.
Επιλογή νέας διάταξης
Επιλέγεται RCD με χαρακτηριστικά κατάλληλα για την εγκατάσταση.
Αντικατάσταση
Η παλιά διάταξη αφαιρείται και εγκαθίσταται η νέα με την απαιτούμενη ασφαλή διαδικασία.
Έλεγχο μετά την εγκατάσταση
Μετά την τοποθέτηση πρέπει να επιβεβαιωθεί ότι η νέα διάταξη λειτουργεί σωστά.
Η ολοκλήρωση της εργασίας δεν είναι απλώς:
«σηκώνεται ο διακόπτης, άρα όλα είναι εντάξει».
Χρειάζεται ο κατάλληλος έλεγχος.
Χρειάζεται Αλλαγή Ολόκληρου του Πίνακα;
Όχι απαραίτητα.
Ένα προβληματικό RCD δεν σημαίνει αυτόματα ότι χρειάζεται νέος ηλεκτρολογικός πίνακας.
Αλλαγή ή αναβάθμιση πίνακα μπορεί να εξεταστεί όταν υπάρχουν επιπλέον προβλήματα, όπως:
- γενικευμένη φθορά
- ανεπαρκής χώρος
- προβληματικά εξαρτήματα
- παλιές ή ακατάλληλες επεμβάσεις
- ανάγκη συνολικότερης αναβάθμισης
Η απόφαση πρέπει να γίνεται με βάση την πραγματική κατάσταση του πίνακα και όχι ως προϋπόθεση για κάθε αλλαγή ρελέ.
Μπορεί να Αλλάξει Μόνο το Ρελέ;
Ναι, εφόσον ο έλεγχος δείξει ότι:
- το πρόβλημα αφορά τη συγκεκριμένη διάταξη
- ο υπόλοιπος πίνακας βρίσκεται σε κατάλληλη κατάσταση
- δεν υπάρχουν άλλες βλάβες που πρέπει να διορθωθούν
Δεν υπάρχει λόγος να αντικαθίστανται περισσότερα υλικά χωρίς τεχνική ανάγκη.
Πόσο Χρόνο Χρειάζεται η Αλλαγή Ρελέ;
Δεν υπάρχει ένας χρόνος που ισχύει για όλες τις περιπτώσεις.
Μια απλή αντικατάσταση σε καλά οργανωμένο πίνακα μπορεί να ολοκληρωθεί σχετικά γρήγορα.
Αν όμως χρειάζεται:
- εντοπισμός διαρροής
- έλεγχος προβληματικών κυκλωμάτων
- διόρθωση καλωδίωσης
- αποκατάσταση καμένων συνδέσεων
- πρόσθετη εργασία στον πίνακα
η διαδικασία μπορεί να χρειαστεί περισσότερο χρόνο.
Γι’ αυτό δεν είναι σωστό να δίνεται απόλυτη υπόσχεση όπως «30–60 λεπτά» πριν γίνει έλεγχος.
Πότε το Κόστος Μπορεί να Αυξηθεί;
Η τιμή μπορεί να αυξηθεί όταν εντοπίζονται προβλήματα πέρα από την ίδια την αντικατάσταση.
Παραδείγματα:
- καμένες επαφές
- προβληματικοί αγωγοί
- αλλοίωση υλικών
- μη κατάλληλη υπάρχουσα καλωδίωση
- ανάγκη πρόσθετου ελέγχου
- βλάβη σε άλλο στοιχείο του πίνακα
Ο ηλεκτρολόγος πρέπει πρώτα να εξηγήσει τι έχει εντοπιστεί και ποιες πρόσθετες εργασίες απαιτούνται.
Μπορώ να Αλλάξω Μόνος μου το Ρελέ;
Η αντικατάσταση RCD απαιτεί εργασία μέσα στον ηλεκτρολογικό πίνακα.
Δεν συνιστάται DIY παρέμβαση, καθώς ένα λάθος μπορεί να επηρεάσει:
- την προστασία της εγκατάστασης
- τις συνδέσεις
- τη σωστή λειτουργία της διάταξης
- την ασφάλεια των χρηστών
Η σωστή τοποθέτηση πρέπει να συνοδεύεται από κατάλληλο έλεγχο.
Συχνές Ερωτήσεις
Πόσο κοστίζει η αλλαγή ρελέ διαρροής;
Η τιμή εξαρτάται από το RCD που απαιτείται, την κατάσταση του πίνακα και το αν χρειάζονται πρόσθετες εργασίες. Για σωστή κοστολόγηση πρέπει πρώτα να γνωρίζουμε τι ακριβώς χρειάζεται αντικατάσταση.
Πόσο κοστίζει η τοποθέτηση ρελέ διαφυγής;
Το κόστος εξαρτάται από τον τύπο της εγκατάστασης, το υλικό και την εργασία που απαιτείται στον πίνακα.
Το ρελέ πέφτει συνέχεια. Πρέπει να το αλλάξω;
Όχι απαραίτητα. Μπορεί να ενεργοποιείται λόγω πραγματικής διαρροής σε συσκευή, κύκλωμα ή καλωδίωση.
Πώς ξέρω αν έχει χαλάσει το ρελέ;
Απαιτείται έλεγχος της λειτουργίας του. Η επαναλαμβανόμενη πτώση από μόνη της δεν αποδεικνύει ότι το RCD είναι ελαττωματικό.
Τι σημαίνει αν δεν λειτουργεί το TEST;
Χρειάζεται ηλεκτρολογικός έλεγχος. Δεν πρέπει να θεωρείται ότι η διάταξη λειτουργεί σωστά όταν η προβλεπόμενη δοκιμή δεν έχει το αναμενόμενο αποτέλεσμα.
Πόση ώρα κάνει η αλλαγή ρελέ;
Εξαρτάται από την κατάσταση του πίνακα και από το αν χρειάζεται επιπλέον διάγνωση ή επισκευή.
Ποιο ρελέ είναι καλύτερο;
Δεν υπάρχει ένας τύπος κατάλληλος για όλες τις εγκαταστάσεις. Επιλέγεται σύμφωνα με τα φορτία, τα χαρακτηριστικά του πίνακα και τις απαιτήσεις της εγκατάστασης.
Χρειάζεται Type A σε κάθε σπίτι;
Η επιλογή δεν πρέπει να γίνεται με έναν γενικό κανόνα χωρίς αξιολόγηση της εγκατάστασης και των φορτίων.
Πρέπει να αλλάζεται το ρελέ μετά από συγκεκριμένα χρόνια;
Δεν υπάρχει λόγος να παρουσιάζεται μια συγκεκριμένη ηλικία ως αυτόματο όριο αντικατάστασης για κάθε RCD. Η κατάσταση και η σωστή λειτουργία του πρέπει να αξιολογούνται με έλεγχο.
Αν αλλάξω το ρελέ θα σταματήσει να πέφτει;
Μόνο αν η αιτία είναι πράγματι βλάβη του ίδιου του RCD. Αν υπάρχει πραγματική διαρροή στην εγκατάσταση, η αλλαγή της συσκευής δεν λύνει την αιτία.
Χρειάζεται αλλαγή πίνακα μαζί με το ρελέ;
Όχι απαραίτητα. Η αλλαγή ολόκληρου του πίνακα εξετάζεται μόνο όταν υπάρχουν πρόσθετοι λόγοι που το δικαιολογούν.
Αλλαγή Ρελέ Διαρροής με Σωστό Έλεγχο
Η αλλαγή ρελέ διαρροής δεν πρέπει να αντιμετωπίζεται απλώς ως αντικατάσταση ενός εξαρτήματος στον ηλεκτρολογικό πίνακα.
Πρώτα πρέπει να επιβεβαιωθεί:
- αν το RCD είναι πραγματικά προβληματικό
- αν υπάρχει διαρροή στην εγκατάσταση
- ποιος τύπος διάταξης είναι κατάλληλος
- αν υπάρχουν επιπλέον προβλήματα στον πίνακα
- τι εργασία χρειάζεται πραγματικά
Με αυτόν τον τρόπο προκύπτει και το πραγματικό κόστος αλλαγής ή τοποθέτησης ρελέ, χωρίς άσκοπες επεμβάσεις.
Για έλεγχο, αντικατάσταση ή τοποθέτηση ρελέ διαρροής στην Αθήνα και την Αττική επικοινωνήστε με την Electrologos365.gr.
